之前我们对于层与层的连接中基本都是用全连接层 ，但这样对于一张正常的图片至少为 $64\times64\times3=12288$ 个参数，对于第一层的全连接层就至少有1M的参数，因此我们基于图片本身的特点，设计出一种新的网络结构——CNN (Convolutional Neural Network).

卷积核假设&卷积操作：#

对于一般的图片，我们假设：

图像的局部区域是高度相关的 ，即为任何一个区域内部的点之间都会有所关联（需要Fully Connect ）
任何一个点所要表达的信息与距离其较远的点所传达的信息无直接关联 。即为对于Fully Connect只需要考虑一个局部特征。

因此我们需要一种操作，只会对于图像上每一个小的局部区域内进行全连接操作，即为卷积操作

对于卷积操作

首先是定义一个** 卷积核**：n*n的卷积核 $K_{ij},i,j\in[1,r]$ ,如果我们要对于一张2D的图片进行操作，假设图片为 $A_{kl}$ 长宽分别为m和n,那么对于结果 $B$ 为一个 $(m-r+1)*(n-r+1)$ 的矩阵，其中每一个元素为

$B_{i,j}=\Sigma^{k-1}_{x=0}\Sigma^{k-1}_{y=0} A_{i+x,j+y}K_{x,y}$ 相当于对于r*r内的东西做了一个全连接层，只是形状有点特殊。

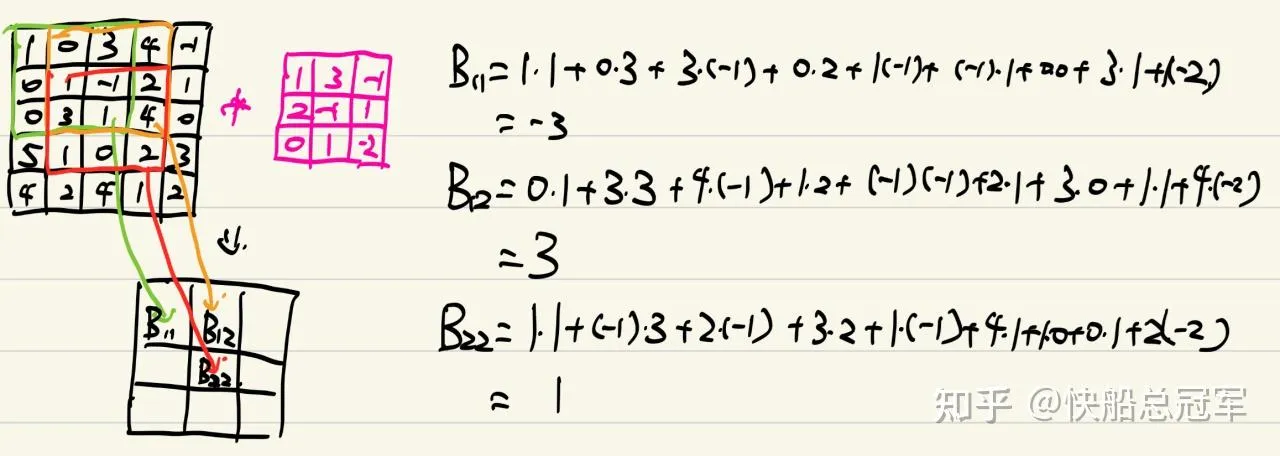

具体而言就是

卷积介绍

用numpy表示就是

b[i,j]=np.sum(A[i:i+m-r,j:j+m-r]*K[:,:])

plaintext

有了卷积操作，我们就可以来构建我们的CNN的各个部分了,首先来输入只有2维。

卷积神经网络#

Layer Type1:卷积层#

输入：一个mn的图片参数：一个大小为r * r的卷积核，间隔的步数stride, 边缘填充格数padding

我们发现如果我们直接进行卷积操作，那么会导致边缘上的数据被卷到的次数较少，因此我们考虑在边缘上添加一些空格，减少** 数据的丢失**。具体操作是：在m*n的图片的上下左右各添加p行（列）空行（列），则此时图片大小为 $(m+2p)*(n+2p)$ ,这一步称为填充(padding)

然后我们对于padding之后的图片进行卷积操作，但是对于 $b_{00}=A[0:r,0:r]*K$ 操作之后，对于 $b_{01}=A[0:r,1:r+1]*K$ 可以x方向跳过s步（称为stride ），然后再将卷积后的结果作为b01，即为

$b_{01}=A[0:r,s:r+s]*K$

因此具体表达式就是进行padding之后 $B_{i,j}=\Sigma^{k-1}_{x=0}\Sigma^{k-1}_{y=0} A_{i*s+x,j*s+y}K_{x,y}$ ，经过操作之后输出的大小为 $[\dfrac{m+2p-r}{s}+1]\times[\dfrac{n+2p-r}{s}+1]$

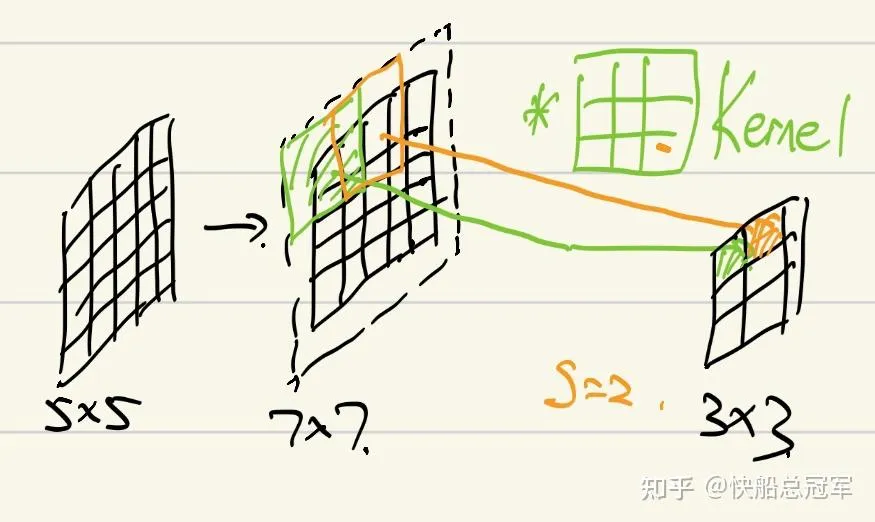

图像化表示就是

卷积层+padding+stride图形化表示

相应的，每一个卷积层实际上就是一个“全连接层”,因此我们会添加上一个激活函数。

Layer Type2:池化层#

输入：一个m*n的图片参数：池化的大小 $r$ , 池化的类型，函数 $f=max/mean/...$

对于池化操作，与卷积操作类似，卷积为点对应相乘然后相加，而对于池化为对于 $r*r$ 区域内部用f作用，如取平均值（mean)或者是取最大值（max),即为

$B_{i,j}=f_{0<x<r-1\\0<y<r-1}( A_{i+x,j+y}K_{x,y})$ ,其中f为max或mean

同样的也有填充与间隔（stride,padding）

在池化之后得到结果为 $[\dfrac{m+2p-r}{s}+1]\times[\dfrac{n+2p-r}{s}+1]$

Layer Type3:归一化层#

归一化层（Batch Norm层），故名思意，就是对于经过每一个2D的卷积核卷出来的2D图像中的东西进行归一化，这样可以有效的表面梯度爆炸等，从而可以增加我们的训练的层数。

三维操作——通道（channel)#

以上我们都默认卷积核，池化（核）以及输入为二维的，实际中，我们的输入常常为RGB三色的输入 $64\times64\times3$ ，而我们想要得到的结果是若干个可以表示图片在不同方面的特征 的2D“图片”，下面我们将其拓展到三维。

假设我们的输入为 $m*n*c$ ，接下来只以卷积举例，池化同理

理解方式1 ：可以将其看成c张 $m*n$ 的图片，我们使用c个 $r*r$ 的卷积核，分别对于每一个图片层进行卷积操作，得到c张大小为 $m'*n'$ 的图片层，我们考虑将每一个图片层对应位置的数加起来（将c个图片层拍成一个图片层），最后得到一个 $m'*n'$ 的图片

理解方式2 : 我们就直接对于 $m*n*c$ 的图片，将卷积核看成是 $r*r*c$ ,对于卷积的对象，之前是一个 $r*r$ 的区域，现在我们是 $r*r*c$ 的一个体，具体为

$B_{i,j}=\Sigma^{c}_{o=1}\Sigma^{k-1}_{x=0}\Sigma^{k-1}_{y=0} A_{i+x,j+y,o}K_{x,y,o}$ , $i,j\in m'*n'$ 而在操作之后的2D图片大小计算和原来一样。

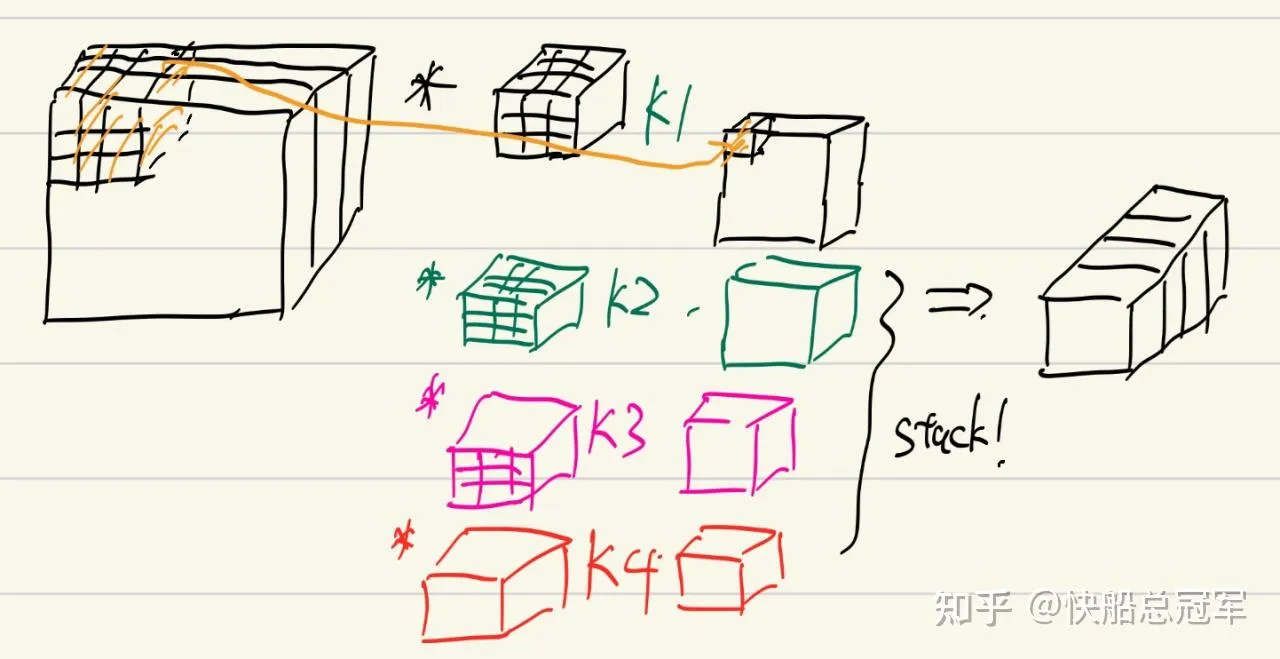

由此我们只能得到一个2D图片，表示在ij位置东西在该方面的特征，而如果我们想要提取结果在多方面的特征 ，就需要使用 $c'$ 个卷积核，最后得到 $c'$ 个大小为 $m'*n'$ 的图片，输出为 $m'*n'*c'$ 的东西，图形表示为

卷积+channels

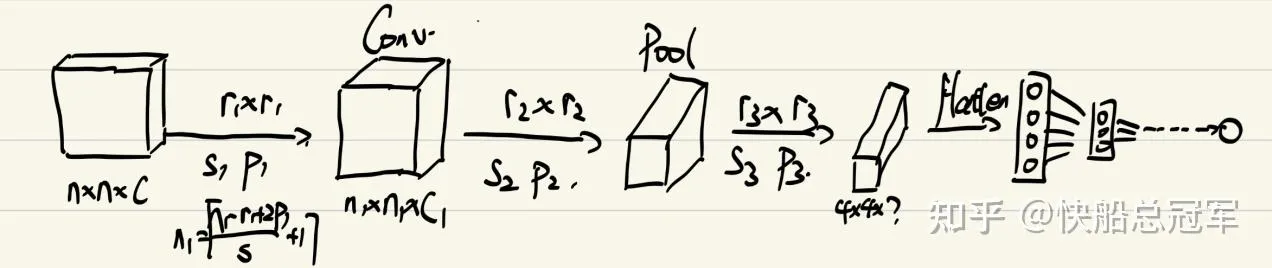

因此我们将channel=3的图片输入，然后不断通过卷积层/池化层，最后直到一个比较小的图片 $4*4*channels$ ,此时的channels就会提取到图片的较深层次的信息，此时我们直接将其拍成一个一维的向量，然后再通过若干的全连接层，最后得到我们的答案。

CNN

以上我们介绍了基本的卷积神经网络的组成部件，包括卷积层，全连接层，池化层以及通道的概念，除了通道有点难以理解以外，CNN整体上还是非常漂亮的。在之后的文章中我们将会由此介绍若干经典的神经网络（LeNet5,AlexNet,VGG16,ResNet…），以及用于物体识别（YOLO)以及人脸识别算法。
